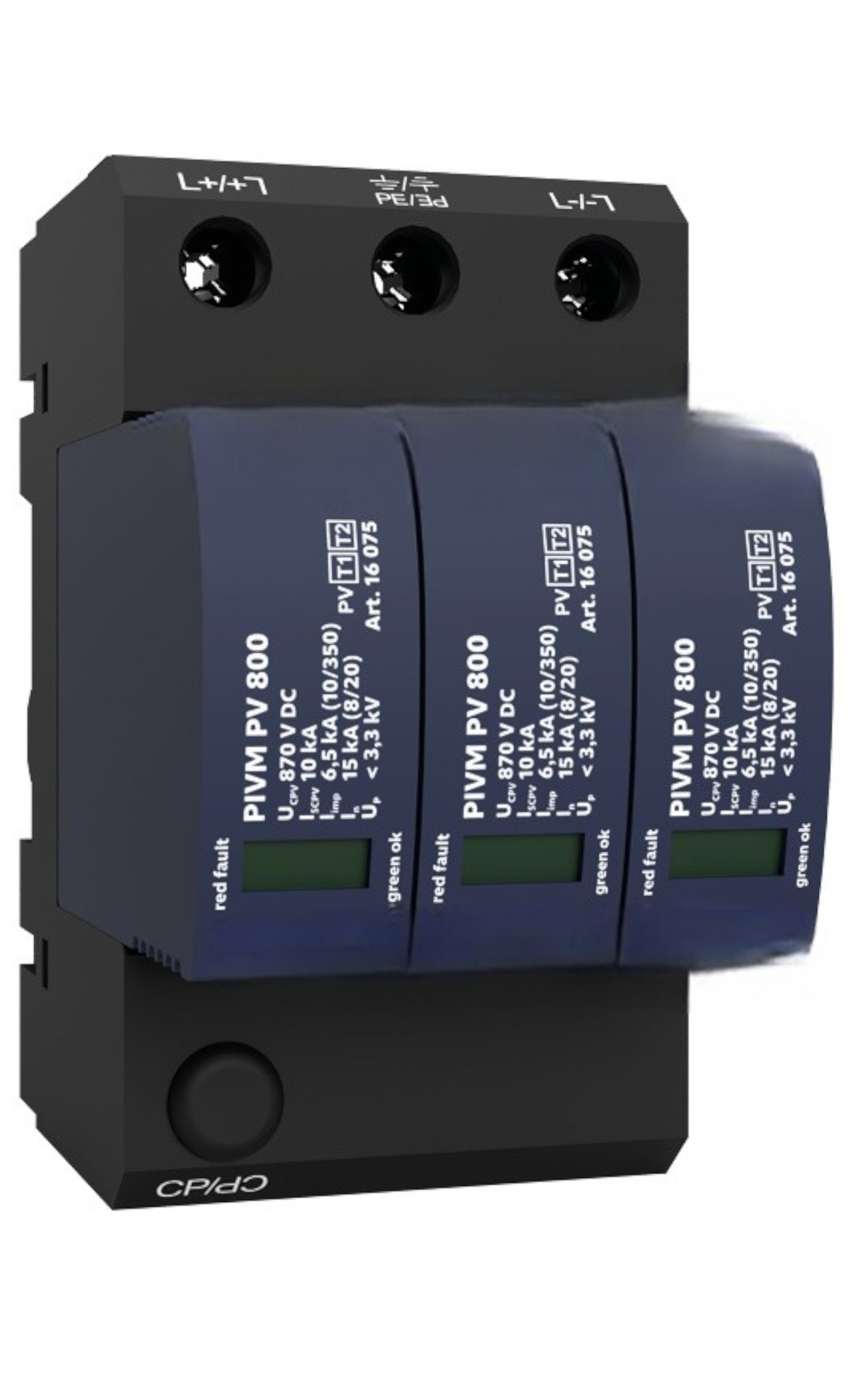

Loại 1+2 PV SPD | Kết nối y | Không có cầu chì dự phòng | LPL IIITHER IV

Bảo vệ có khả năng trực tiếp cho các mảng PV khi không gian và khoảng cách bị hạn chế.

Các máy bắt giữ xung lực và sự đột biến của tia sét này (loại 1+2) được xây dựng có mục đích cho phía DC của các hệ thống quang điện sử dụng hệ thống chống sét bên ngoài (LPS) nhưng không thể duy trì khoảng cách phân tách cần thiết. Các thiết bị kết hợp khả năng loại 1 cho các dòng xung sét với triệt tiêu đột biến loại 2 để bảo vệ bộ biến tần, dây và xe buýt DC.

Kết nối y cho hoạt động mạnh mẽ, chịu lỗi.

Một kết nối loại Y làm cho các dây dẫn làm việc chống lại các lỗi Trái đất hơn, giúp ổn định mạng PV DC trong các điều kiện nối đất và môi trường tiềm năng hỗn hợp.

Sự an toàn tích hợp, không cần cầu chì dự phòng.

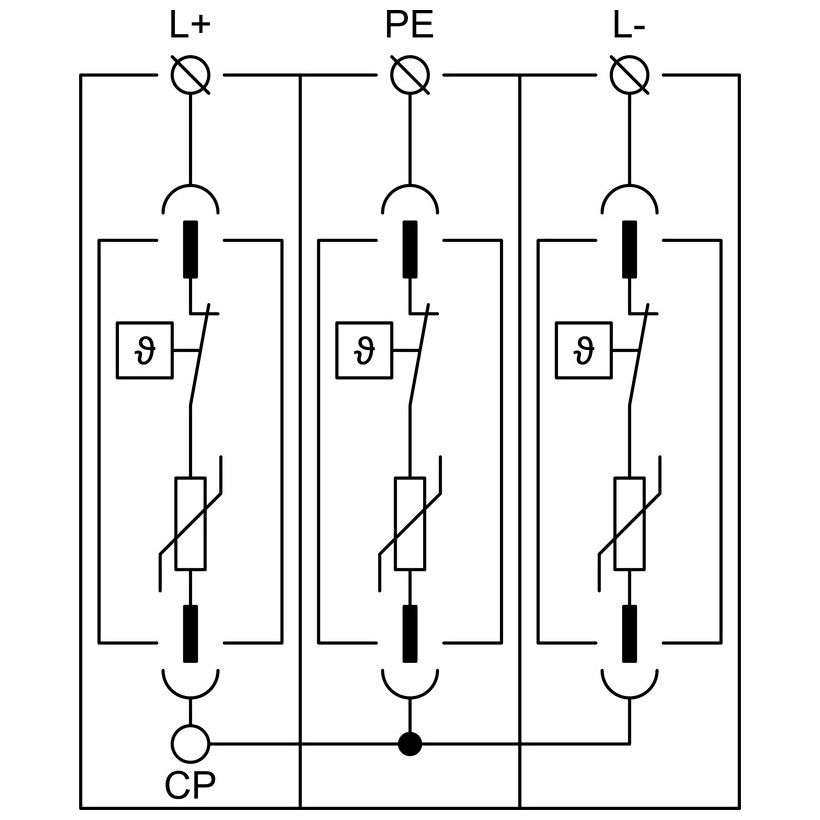

Mỗi khu vực biến thể giữa L+, LTHER và PE được trang bị bộ ngắt nhiệt bên trong. Trên cuối đời biến đổi (quá nóng), các chuyến đi ngắt kết nối để làm gián đoạn dòng điện DC và cung cấp chỉ báo lỗi rõ ràng. Cấu trúc ngắt kết nối đặc biệt cho phép cài đặt mà không có cầu chì dự phòng riêng biệt, đơn giản hóa sự phối hợp và tiết kiệm không gian.

Bảo vệ hệ thống PV toàn diện.

Bằng cách đảm bảo liên kết trên các busbar tích cực và tiêu cực, những người bắt giữ này làm giảm quá áp quá mức gây tổn hại từ các chất thải khí quyển, bao gồm các cuộc tấn công sét trực tiếp vào hệ thống PV cũng như chuyển đổi các sự kiện. Chúng phù hợp cho các cấp độ bảo vệ sét LPL III và IV, bao gồm phần lớn các triển khai trên sân thượng và C & I.

Tùy chọn dịch vụ và giám sát.

M Chỉ định: Thiết kế mô-đun có thể tháo rời (Plug-in) để thay thế nhanh và giảm thiểu thời gian chết.

DS Chỉ định: Liên hệ giám sát từ xa để báo hiệu trạng thái đến rơle PLC/SCADA/báo động.

Các ứng dụng điển hình

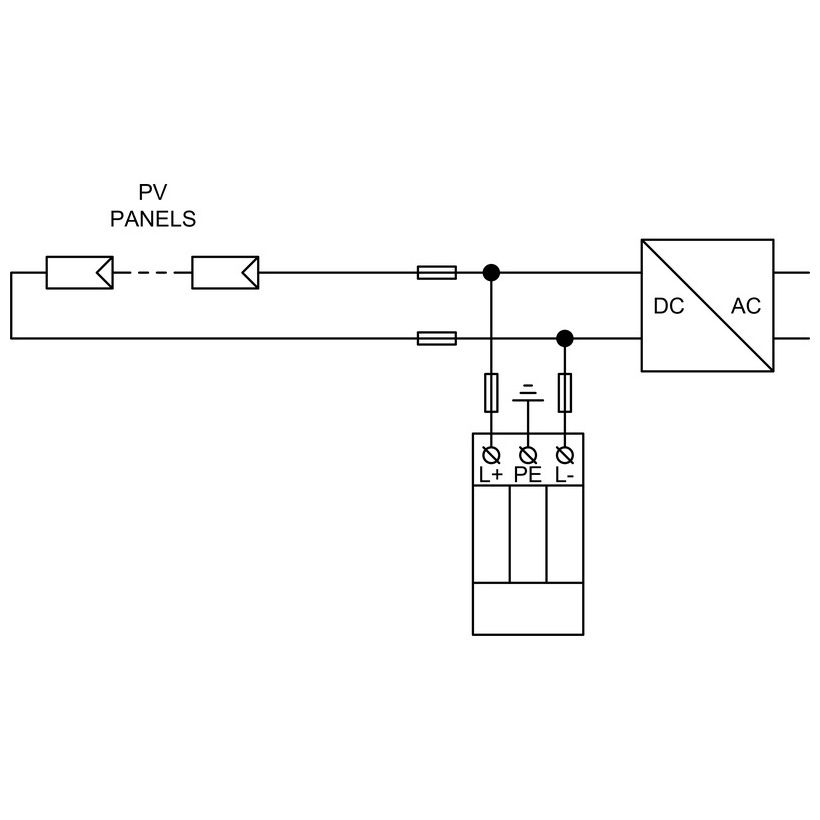

PV Combiner/Hộp lại máy bay chiến đấu và các đầu vào DC biến tần trong đó khoảng cách tách biệt S S S S S S S S S S S S S S S S S S S S S S S S S S S

Cây trên sân thượng và thương mại/công nghiệp được trang bị LPS bên ngoài

Các dự án Retrofit tìm kiếm sự bảo vệ loại 1+2 phối hợp mà không cần thêm cầu chì dự phòng

Các tính năng chính trong nháy mắt

Kiểu ARBRETER SURGE 1 + 2 PV (Lightning Impulse + Surge Shopression)

Kết nối Y-Kết nối với các lỗi trái đất của các dây dẫn làm việc

Ngắt kết nối nhiệt bên trong trên L+, LTHER, PE; Sự gián đoạn hiện tại của DC về lỗi

Không cần cầu chì dự phòng nhờ vào việc xây dựng ngắt kết nối đặc biệt

Đối với phía PV DC với các LP bên ngoài khi khoảng cách phân tách s 'không được quan sát

Thích hợp cho LPL IIITHER IV

Tùy chọn: M = Mô -đun có thể tháo rời, DS = Giám sát từ xa
